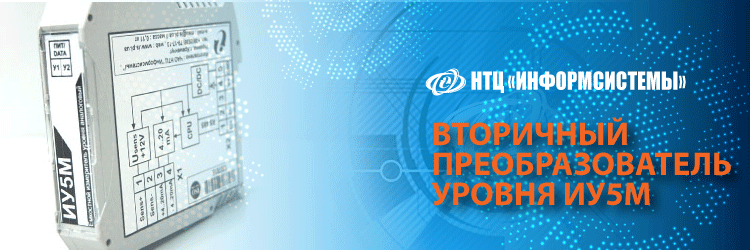

Вторичный преобразователь уровня ИУ5М

Вторичный преобразователь уровня ИУ5М

Емкостной аналоговый измеритель уровня одноканальный модульного типа ИУ5М работает с датчиком емкостного типа тросовый или штыревой, и предназначен для определения уровня твердых (сыпучих) или жидких материалов в различных сосудах, контейнерах или резервуарах.

     Принцип измерения уровня материала основан на измерении электрической емкости, образованной между измерительным элементом и самим резервуаром. В зависимости от уровня материала изменяется электрическая емкость резервуара. ПП (первичный преобразователь) преобразует величину емкости в частоту, передавая ее в ИУ5М.

     ИУ5М полученную частоту преобразовывает в цифровой код, который обрабатывается микропроцессором и передается на верхний уровень. Настройка ИУ5М осуществляется посредством калибровки. Функции прибора - преобразование уровня контролируемой среды в токовый сигнал с последующей их передачей на верхний уровень по протоколу.

Области применения датчиков уровня:

  • пищевая промышленность;
  • строительная промышленность;
  • сельскохозяйственная промышленность;
  • химическая промышленность.

Пример: асфальтобетонные заводы, смесители и дозирующие установки, хранилища, накопители, элеваторы и т.п.

№  Наименование параметра Значение
1 Дискретность цифрового индикатора (в режиме измерения) 1%
2 Погрешность контроля уровня фракции 0...5 1%
3 Погрешность контроля уровня фракции 5...10 2%
4 Погрешность контроля уровня фракции выше 10 3%
5 Аналоговый токовый сигнал (выходной) 4-20 мА
6 Релейный сигнал, кол 2
7 Коммутируемая нагрузка одного реле 2А ≈220V
8 Напряжение питания ПП (искробезопасная цепь) =12V ±1.5%
9 Выходной ток питания ПП (искробезопасная цепь), не более 100мА
10 Расстояние линии связи для ПП до 1000 м
11 Напряжение питания ППР ≈220V
12 Потребляемая мощность, не более

9,5 ВА
