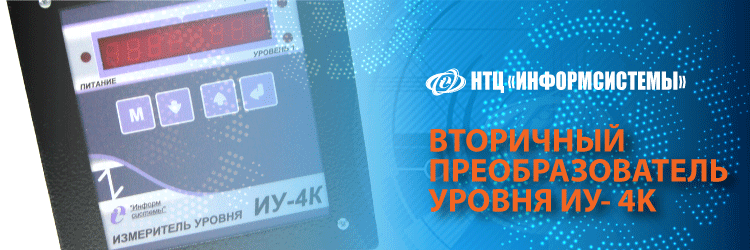

Вторичный преобразователь уровня ИУ- 4K

Вторичный преобразователь уровня ИУ- 4K

     Прибор предназначен для контроля уровня жидких и твердых (сыпучих) сред в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе со взрывоопасными условиями производства. В состав прибора ИУ-4К входит первичный преобразователь (ПП) штыревого и тросового типа, а так же передающий преобразователь регистратор (ППР).

ПП состоит из:

  • корпуса;
  • электронного блока (далее - БЭ);
  • чувствительного элемента.

БЭ смонтирован на печатной плате и жестко закреплен в корпусе ПП, к которому прикрепляется чувствительный элемент.

ППР состоит из:

  • корпуса;
  • платы индикации;
  • платы питания.

На лицевую панель ППР выведены индикатор, кнопки управления. В нижней части корпуса расположены разъемы для подключения питания прибора, подключения ПП, токовый выход 4-20мА, подключение линии связи RS-485.

ИУ-4К обеспечивает:

  • преобразование уровня контролируемой среды в стандартные токовые сигналы (опционально);
  • визуальную, звуковую и релейную (типа «сухой» контакт) сигнализацию назначенных пользователем двух аварийных уровней среды (опционально);
  • цифровую индикацию уровня в %;
  • передачу информации об измеряемых параметрах по последовательному интерфейсу RS_485 ModBus.
№  Наименование параметра Значение
1 Погрешность контроля уровня фракции 0...5 1%
2 Погрешность контроля уровня фракции 5...10 2%
3 Погрешность контроля уровня фракции выше 10 3%
4 Аналоговый токовый сигнал (выходной) 4-20 мА (опционально)
5 Релейный сигнал, кол 2 (опционально)
6 Коммутируемая нагрузка одного реле 50мА =24В
7 Напряжение питания ПП (искробезопасная цепь) =12 V ±1.5%
8 Выходной ток питания ПП (искробезопасная цепь), не более 100 мА
9 Расстояние линии связи для ПП до 1000м
10 Напряжение питания ИУ-4К =24В
11 Потребляемая мощность, не более 4,5ВА
