Вторичный преобразователь уровня ИУ3
Прибор предназначен для контроля уровня жидких и твердых (сыпучих) сред в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе со взрывоопасными условиями производства. ИУ3 используется совместно с первичным преобразователем (ПП) тросового типа и штыревого.
ПП состоит из:
- корпуса;
- электронного блока (далее - БЭ);
- чувствительного элемента (далее - ЧЭ).
БЭ смонтирован на печатной плате и жестко закреплен в корпусе ПП, к которому прикрепляется чувствительный элемент.
ИУ3 состоит из:
- корпуса;
- платы индикации;
- платы питания.

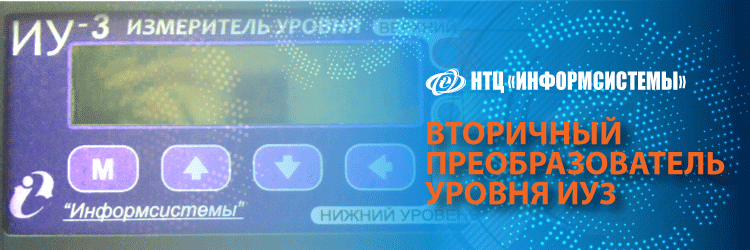

На лицевую панель ИУ3 выведены индикатор, кнопки управления. В задней части корпуса расположены разъемы для подключения питания прибора, подключения ПП, подключения линии связи RS-485, токовый выход 4..20мА.
ИУ3 обеспечивает:
- преобразование уровня контролируемой среды в стандартный токовый сигнал;
- визуальную и релейную (типа «сухой» контакт) сигнализацию назначенных пользователем двух аварийных уровней среды;
- цифровую индикацию уровня в %;
- передачу информации об измеряемых параметрах по последовательному интерфейсу RS_485 ModBus.
Прибор в рабочем режиме обеспечивает индикацию уровня материала в резервуаре. Управление прибором осуществляется с помощью клавиатуры или через протокол MODBUS по RS485. Принцип измерения уровня материала основан на измерении электрической емкости, образованной между измерительным элементом и самим резервуаром. В зависимости от уровня материала изменяется электрическая емкость резервуара. ПП преобразует величину емкости в частоту, которая передается в ИУ3. ИУ3 полученную частоту преобразовывает в цифровой код, который обрабатывается микропроцессором и выдается на индикацию в виде процентов заполнения резервуара.
№ | Наименование параметра | Значение |
1 | Разрядность цифрового индикатора | 6 символов |
2 | Дискретность цифрового индикатора (в режиме измерения) | 1% |
3 | Погрешность контроля уровня фракции 0...5 | 1% |
4 | Погрешность контроля уровня фракции 5...10 | 2% |
5 | Погрешность контроля уровня фракции выше 10 | 3% |
6 | Аналоговый токовый сигнал (выходной) | 4-20 мА |
7 | Релейный сигнал, кол | 2 |
8 | Коммутируемая нагрузка одного реле | 2А ≈220V |
9 | Напряжение питания ПП | =12V ±1.5% |
10 | Выходной ток питания ПП (искробезопасная цепь), не более | 100мА |
11 | Расстояние линии связи для ПП | до 1000 м |
12 | Напряжение питания ИУЗ | ≈220V |
13 | Потребляемая мощность, не более | 4,5ВА |
