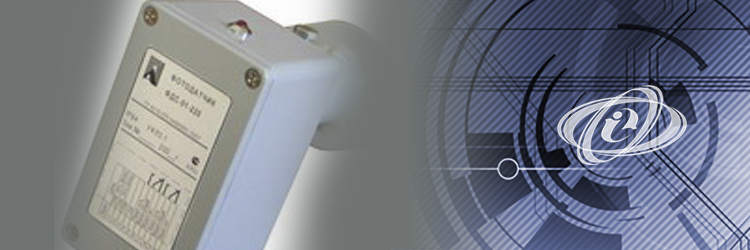

Фотодатчик ФД-01
Фотодатчик ФД-01 предназначен для контроля наличия факела горелки в топках котлоагрегатов, как в процессе розжига, так и при номинальной нагрузке. Используется в составе приборов контроля пламени (рекомендуемый тип СПУ), а также в запально-защитных устройствах технологических установок. Используется принцип выделения и усиления переменного сигнала, характеризующего излучение факела в топке. Устройство воспринимает характерные для пламени низкочастотные пульсации излучения в ультрафиолетовой и видимой части спектра и не реагирует на постоянное свечение раскаленных поверхностей.
Фотодатчик преобразует пульсации яркости факела горелки в электрический сигнал, поступающий в прибор СПУ для обработки и выдачи дискретного сигнала в схему защиты котлоагрегата. Ионизационный датчик (контрольный электрод) преобразует пульсации электропроводимости факела.
| № | Наименование параметра | Значение |
| 1. | Число фоточувствительных элементов | 1 |
| 2. | Диапазон спектральной чувствительности, мкм | 0,4 - 0,75 |
| 3. | Максимум спектральной характеристики, мкм | 0,54 - 0,57 |
| 4. | Рабочее напряжение, В | 6 |
| 5. | Наклон люкс-омической характеристики | 0,48 - 0,62 |
| 6. | Время нарастания фотопотока, не более | 2,5 с |
| 7. | Диапазон атмосферного давления, мм рт.ст. | 640...820 |
| 8. | Относительная влажность воздуха (при температуре 25 °С без конденсации), % | 30...90 |
| 9. | Степень защиты по ГОСТ 14254-96 | IP51 |
| 10. | Масса прибора, кг | 0,05 |
| 11. | Габаритные размеры: Д х Ш х В, мм | 50,25х27х27 |
