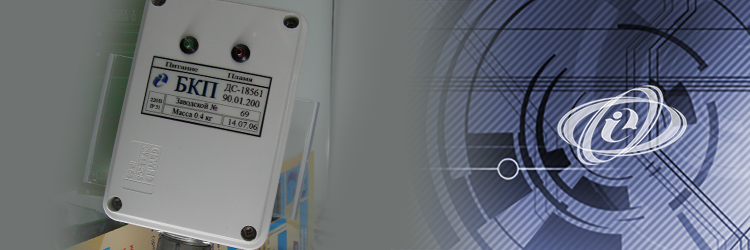

Блок контроля пламени

Блок контроля пламени предназначен для контроля и индикации наличия факела горелки (запальника) в топках котлоагрегатов контрольным электродом или ионизационным датчиком, как в процессе розжига, так и при номинальной нагрузке. Используется в составе запально-защитных устройств или в качестве самостоятельного прибора контроля горения факела горелки (запальника) в технологических установках. Используется принцип контроля проводимости ионизационного потока раскаленного газа (факела).

Устройство воспринимает изменение электропроводимости пламени посредством ионизационного датчика (контрольный электрод), сенсорная часть которого погружена в пламя. При увеличении проводимости электронная схема БКП обрабатывает сигнал для выдачи дискретного сигнала в схему защиты котлоагрегата.

Особенности

• Прибор не требует настройки;
• Возможность работы с ионизационными датчиками и контрольными электродами различных конструкций;
• Напряжение питания ~220В или ±12В;
• Широкий диапазон нестабильности питающего напряжения;
• Наличие предохранителей в цепи коммутации.
