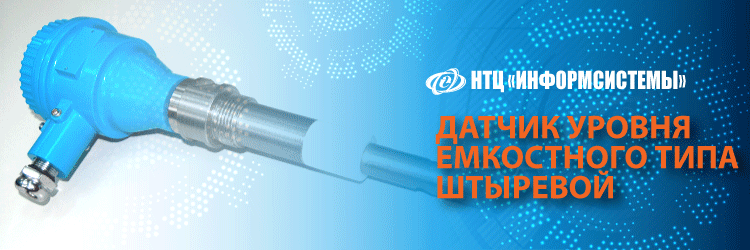

Датчик уровня емкостного типа ППШК

Датчик уровня емкостного типа ППШК

     Датчик уровня

  Датчик уровня разработан для измерения количества материала в горячих бункерах асфальтных заводов. Устанавливается на серийные модификации асфальтных заводов производства "Кредмаш" ДС-185, ДС-168, КДМ-201. Новые заводы КДМ-206,КДМ-208, КДМ-209 производства "Кредмаш" комплектуются датчиками уровня в базовой комплектации поставки завода.  Основная задача датчиков - это визуализация наполнения бункеров с нагретыми фракциями каменных материалов 0-5, 5-10, 10-15, 15-20, 20-40. Контролируя уровень в бункерах оператор корректирует подачу материалов на нагрев и тем самым избавляется от пересыпов в бункерах и выходит на "0" в бункерах в конце смены - это позволяет избежать прогрева лишнего материала и сэкономить на энергоресурсах.

  Датчик уровня емкостного типа применяется для определения уровня твердых (сыпучих) материалов в бункерах, сосудах, контейнерах или резервуарах.

  Принцип действия: чувствительный элемент прибора (стержень) и проводящая стена емкости образуют два электрода конденсатора. Изолятором в этом конденсаторе является воздух и материал в емкости, который приходится диэлектриком между пластинами простого конденсатора. При изменении уровня продукта изменяется электроемкость данного конденсатора. Это изменение преобразуется электроникой датчика в непрерывный выходной сигнал.

Функции датчика: преобразование уровня контролируемой среды в стандартные токовые сигналы с последующей их передачей на прибор индикации, где сигнал преобразуется в цифровой код.

Области применения датчиков уровня:

  • пищевая промышленность;
  • строительная промышленность;
  • сельскохозяйственная промышленность;
  • химическая промышленность.

Пример: асфальтобетонные заводы, смесители и дозирующие установки, хранилища, накопители, элеваторы и т.п.

№  Наименование параметра Значение
1 Точность первичного преобразователя ±1%
2 Напряжение питания (искробезопасная цепь) = 12V ±1.5%
3 Потребляемый ток (искробезопасная цепь), не более 100мА
4 Расстояние линии связи дл 1000м
5 Температура окружающей среды -25...+60 С
6 Температура продукта -30...+250 С
7 Относительная влажность продукта, не более 10%
