Контрактное производство

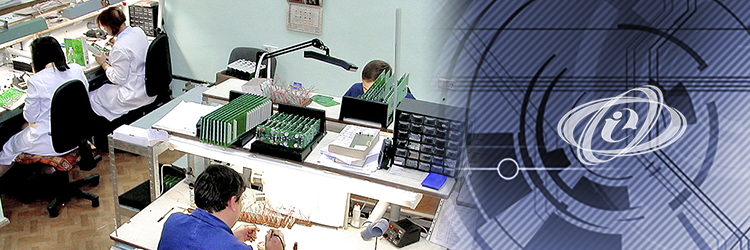

НТЦ «Информсистемы» предоставляет услуги SMT монтажа печатных плат с использованием современной высокотехнологичной линии полуавтоматического монтажа SMD компонентов.

Технология поверхностного монтажа является наиболее распространенным на сегодняшний день методом сборки электронных узлов. Типовая последовательность операций в технологии поверхностного монтажа включает в себя следующие шаги:

1. Нанесение паяльной пасты на контактные площадки при помощи устройства трафаретной печати.

Устройство работает с металлическими шаблонами, изготавливаемыми из латуни, бронзы или нержавеющей стали. Совмещение рисунка трафарета и ПП производится микрометрической регулировкой раздельно по двум осям и углу.

2. Установка компонентов осуществляется ручным манипулятором установки компонентов.

Он захватывает компоненты из питателей (специальные устройства, куда загружаются SMD элементы), и оператор расставляет их на плате. Как правило, для удержания элементов в данных установках используется вакуум. При захвате компонента, вакуум автоматически включается и выключается при установке компонента на печатную плату. Оператор вручную перемещает захват с компонентом по осям X,Y. Производительность до 600 компонентов в час.

Для лучшего позиционирования SMD микросхем с расстоянием между ножками 0,5 мм используется стереоувеличитель. Он имеет высокое разрешение изображения на всем диапазоне увеличения.

3. Групповая пайка осуществляется методом оплавления пасты в конвейерной печи конвекционного нагрева. Печь имеет три температурных зоны предварительного подогрева, одну зону пайки и зону охлаждения, состоящую из активной и пассивной частей. Конвейерная система печи с регулировкой скорости обеспечивает плавное перемещение печатных узлов.

Технологические возможности :

  • Одно- и двухсторонний поверхностный монтаж;
  • Номенклатура монтируемых корпусов : chip – элементы, SO, SOD, SOIC, SOT, SOP, SOJ, PLCC, QFP, поставляемых в ленте, стиках и матричных поддонах (треях);
  • Монтаж элементов от 0,8х0,5 мм до 42х32 мм, включая элементы нестандартной формы;
  • Максимальный размер платы для поверхностного монтажа 295×250 мм;
  • Минимальные размеры платы не ограничены.
