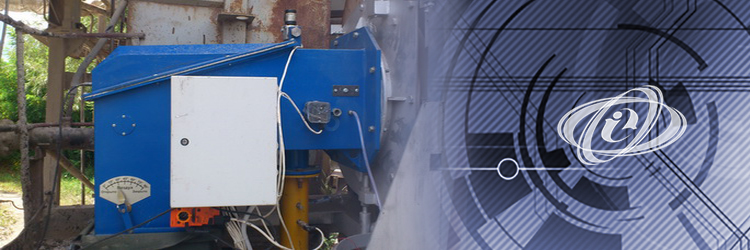

Газовая горелка

С 2015 года серийно производится целый ряд газовых горелок для специальных нужд промышленности с различным номиналом мощностей. Горелка применяется в промышленных тепловых агрегатах, топках, котлах,  а также в сушильных агрегатах асфальтосмесительных установок. Сертифицированная в Украине и странах Таможенного союза. Имеется сертификат соответствия Европейского Союза. Газовая горелка соответствует требованиям ГОСТ, ДСТУ, ДБН России, Украины, основным требованием безопасности Директив EC/EU 2006/42/EC Продукция машиностроения, европейских стандартах EN 676:2003+A2:2008/AC:2008 и EN 298:2012; а также другим действующим нормативным документам по охране труда и пожарной безопасности.



Конструкция и комплектация горелки газовой ГГПа-05; ГГПа-09; ГГПа-12

Горелки серии ГГПА являются полностью автоматизированным оборудованием с плавной регулировкой, принудительной подачей воздуха от отдельно стоящего вентилятора. Конфигурация горелки состоит из следующих главных элементов: газовая горелка, газовая арматура (рампа), система управления, вентилятор.
Горелка основного пламени использует в своей конструкции систему параллельных форсунок, расположенных  по концентрической сетке, для более эффективной подготовки газо-воздушной смеси, а запальник эжекционную форсунку бесперебойно работающую в любых температурных условиях.

Наименование

Производитель

Тип

Кол-во

Горелка газовая

Украина

ГГПа-5,0

ГГПа-9,0

ГГПа-12,0

1

Задвижка с приводом

BelimoSM230-A-TP

Италия

DN 65

DN 80

DN 100

1

Клапан электромагнитный газовый Madas EV-1

Италия

DN 65

DN 80

DN 100

2

Регулятор давления

Италия

Madas RG/2mc DN 20

1

Датчик давления

Италия

Nagano AOZ-SML-10.0

1

Реле давления газа

Германия

Krom Schroder DG500 U-3

2

Клапан электромагнитный газовый

Италия

Madas EV-1 DN 20

1

Фильтр газовый Madas FM

Италия

DN 65

DN 80

DN 100

1

Задвижка ручная

Германия

DN 20

2

Задвижка ручная

Германия

DN 65

DN 80

DN 100

1

Регулятор воздушной заслонки

Италия

Belimo SM 230 A-TP

1

Реле давление воздуха

Германия

Krom Schroder DG500 U-3

1

Клапан электромагнитный газовый

Италия

Madas EV-1/NA DN 20

1





Техническиехарактеристики горелки

Наименование параметра

Единица  измерения

Значение параметра

Номинальная тепловая мощность

МВт

5,0

9,0

12,0

Минимальная рабочая тепловая мощность горелки,  не более

МВт

1,25

2,25

3

Расход природного газа

м3/ч

526

1019

1260

Минимальный рабочий расход газа (QH= 8000 ккал/ м3 )

м3/ч

132

230

330

Присоеденительное давление газа

кПа

30

Номинальное давление природного газа

кПа

4

10

10

Номинальное давление воздуха

кПа

2

2

2

Масса не более

кг

260

300

350

Длина факела,  не более

м

4

6

8

Габаритные размеры горелки Д х Ш х В

см

164х72х104

170х90х100

200х105х110

Коэффициент рабочего регулирования горелки



4



Газовое оборудование горелки обеспечивает:

  • безопасность газоснабжения горелок согласно нормативным документам, действующим в газовом хозяйстве и ГОСТ 21204 «Горелки газовые промышленные.  Классификация.  Общие технические требования,  маркировка и хранение»;
  • автоматическое управление процессом розжига и контроль пламени запальника и основной  горелки;
  • управление процессом горения газа и тепловой мощностью газовой горелки;
  • защитное выключение газовой горелки при:
    • недопустимом повышении или понижении давления газа;
    • падении напора дутьевого воздуха;
    • погасании пламени горелки;
    • падении разрежения в топочном пространстве ниже допустимого;
    • неисправности цепей защиты, включая исчезновение напряжения.
